7nm FinFET 單晶片整合 6.4 Tb/s CPO ASIC：直驅 TIA 與分段式 MZM 驅動器設計解析

AI 運算叢集對晶片間頻寬的需求持續攀升，傳統插拔式光模組在功耗與密度上已逼近瓶頸，光電共封裝（CPO）成為下一步的整合方向。這篇研究展示 Broadcom 以 7nm FinFET 製程打造的 6.4 Tb/s 重定時 ASIC， 組成 51.2 Tb/s 的 CPO 系統，是目前文獻中整合度最高的設計。

CPO 架構與晶片定位

光電共封裝透過將光電子晶片（PIC）與網路 ASIC 緊密共置，大幅縮短晶片間電氣互連長度，藉此降低訊號完整性問題與功耗。本文介紹的晶片單片整合 64 條 Egress（TX）通道與 64 條 Ingress（RX）通道，每條通道資料速率均為 106.25 Gb/s PAM-4，並整合 320 路監控光二極體讀出線路、320 路加熱器 DAC，以及完整時脈產生與數位訊號處理架構。8 顆這樣的光電引擎共封裝後，即可組成 51.2 Tb/s 的 CPO 系統。

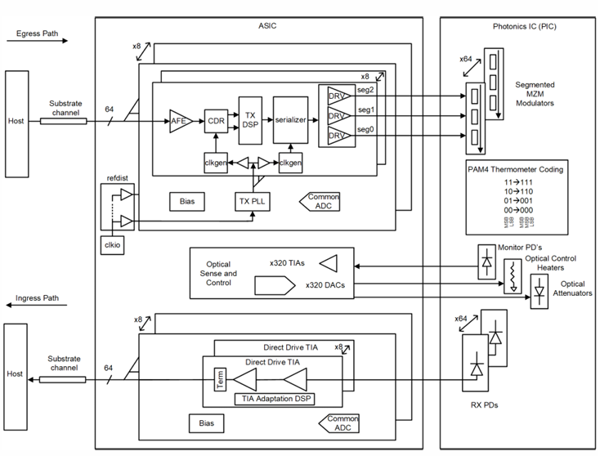

圖 1：6.4 Tb/s CPO ASIC 的頂層方塊圖，顯示 Egress 路徑（TX）與 Ingress 路徑（RX）分別透過有機基板連接至主機網路 ASIC，以及透過 3D 封裝連接至共封裝的光電子晶片（PIC）；PIC 上配置 64 個分段式 MZM 用於 TX，以及 64 個光二極體用於 RX。

Egress 路徑：主機端類比前端與時脈資料恢復

Egress 路徑負責接收主機網路 ASIC 的 PAM-4 資料，以低抖動時脈重定時，再交由 MZM 驅動器傳送。輸入訊號經電容耦合進入連續時間線性均衡器（CTLE），耦合路徑配置精密校準終端電阻與頻寬延伸用的 T 型線圈，抵消 ESD 保護元件寄生電容對頻寬的影響；CTLE 輸出驅動可變增益放大器（VGA），再進入 4 倍時間交錯取樣器。4 個取樣相位由 TX PLL 時脈透過基於 DLL 的正交時脈產生器（IQgen）與相位內插器（PI）衍生而來，取樣結果送入 TX DSP 執行完整的時脈資料恢復（CDR），並透過 16 個 9-bit DAC 動態調整 PAM-4 閾值電位。

圖 2：Egress 路徑主機端詳細方塊圖，涵蓋 CTLE、VGA、4 倍時間交錯取樣器、基於 DLL 的 IQgen/PI 時脈鏈、解串器，以及包含 CDR 自適應與 PAM-4 閾值控制的 TX DSP。

Egress 路徑：分段式 MZM 驅動器

TX DSP 完成重定時後，資料經線路端串列器轉換，分別送往 MZM 的 3 個驅動器段。第 0 段驅動 LSB，第 1、2 段驅動 MSB，採溫度計編碼的 PAM-4 驅動方案，讓兩個 MSB 段可同時驅動，改善調變線性度。每段內建獨立本地時脈產生線路，修正時脈分配路徑的失真；4:1 多工器輸出經兩級電平移位預驅動器轉為 1.5V NRZ 訊號，驅動疊接式 PMOS/NMOS 輸出級，偏壓與共源共柵電壓均由每段內置的 LDO 與專用 DAC 獨立產生，用於精細控制驅動擺幅與共模電位，這對驅動矽光子 MOSCAP 分段調變器維持高線性度是必要的設計。

圖 3：Egress 路徑線路端方塊圖，包含串列器鏈、各段本地 IQgen 時脈產生，以及具備疊接輸出級與電平移位預驅動器的 3 段式 MZM 驅動器，輸出 1.5V NRZ 驅動訊號。

Ingress 路徑：直驅式跨阻放大器

Ingress 路徑採直驅架構，TIA 差分輸出直接透過有機基板驅動主機網路 ASIC，省去限幅放大器或重定時器，簡化訊號鏈並降低延遲，但也對 TIA 的雜訊、頻寬與增益平坦度提出嚴格要求。光二極體陽極連接電流轉電壓（i2v）轉換級，輸入端串聯電感與寄生電容形成並聯諧振以延伸頻寬；i2v 核心以 CMOS 反相器為基礎，搭配回授電阻與受控偏置電流穩定工作點。訊號經 VGA1 轉為全差動格式，再經 VGA2、VGA3 至輸出驅動器，均搭配 T 型線圈與可調負載電阻優化頻寬。每條通道配置本地 DSP，透過 VGA 增益控制碼閉合振幅調節迴路，並驅動 TIA 輸入端的 DC 消除電路。整體 TIA 輸入參考電流雜訊密度為 15 pA/√Hz，每通道功耗低於 50 mW。

圖 4：Ingress 路徑直驅式 TIA 方塊圖，顯示輸入電感 Lin 帶寬延伸、具回授電阻 Rfb 的 i2v 轉換級、偽差動轉全差動（VGA1）、VGA2/VGA3 T 型線圈帶寬優化、具 5-bit 終端校準的輸出驅動器，以及含 DC 消除與自適應前端的本地 DSP。

系統效能驗證

系統層級驗證橫跨完整 51.2 Tb/s CPO 平台的所有 512 條通道，運行於 4 個 WDM 波長（1271、1291、1311、1331 nm）。實際量測結果：- 直驅 TIA 靈敏度：在前 FEC BER 門檻 2.4×10⁻⁴ 條件下，平均優於 −11 dBm；- BER 誤差底：優於 1×10⁻⁹；- Egress 傳輸品質：超過 99.98% 通道達到前 FEC BER 優於 1×10⁻⁹，實際上為無誤差傳輸；- 光眼圖指標：TDEQ 1.48 dB、外側消光比 4.57 dB、RLM 0.958，均符合 IEEE 802.3bs 標準規範。與文獻已報告的最佳光學介面收發器相比，本設計以 4.2 pJ/b 的能量效率，實現最高的單晶片總吞吐量與通道數。

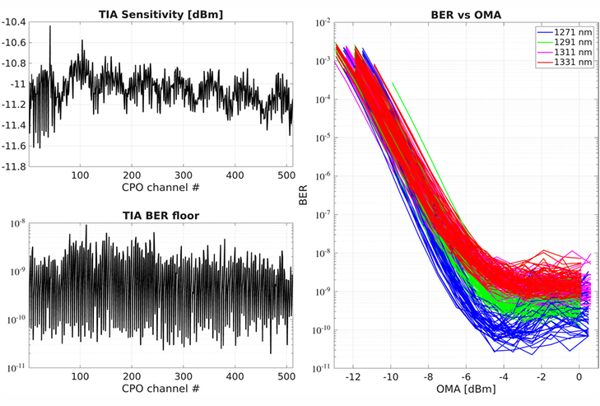

圖 5：在 51.2 Tb/s CPO 系統的 512 條通道上量測所得的直驅 TIA 靈敏度分佈（左）及 BER 對輸入光學調變幅度（OMA）曲線（右），結果涵蓋 4 個 WDM 波長，驗證平均靈敏度優於 −11 dBm、BER Floor 優於 1×10⁻⁹。

圖 6：（左）106.25 Gb/s PAM-4 光眼圖，TDEQ 1.48 dB、消光比 4.57 dB；（中）TX DSP 內部 CDR 眼圖掃描，顯示清晰張開的 PAM-4 眼圖；（右）與最新文獻比較表，本設計以 4.2 pJ/b 能量效率實現最高通道數與總吞吐量。

晶片實體與應用意義

6.4 Tb/s CPO ASIC 以 7nm FinFET 製程製造，單片整合 64 條 Egress 通道、64 條 Ingress 通道、多組 TX PLL 及週邊 ADC/DAC 元件，晶片佈局採 4 區塊對稱排列，TX、RX 通道各分為兩組 32 通道區塊。多顆這樣的光電引擎透過 3D 封裝與矽光子 PIC 疊合，再與主機網路 ASIC 共封裝，構成總吞吐量達 51.2 Tb/s 以上的可擴展 CPO 系統，展示了高度整合的電子 ASIC 作為多 terabit 光電引擎重定時與驅動骨幹的可行性，能同時滿足下一代 AI 網路基礎設施對功耗、靈敏度與訊號品質的要求。

圖 7：6.4 Tb/s CPO ASIC 晶片照片（7nm FinFET），標註顯示對稱排列的 4 組通道區塊，分別為 2 組 32 路 TX 與 2 組 32 路 RX 通道。
